充填の原理:

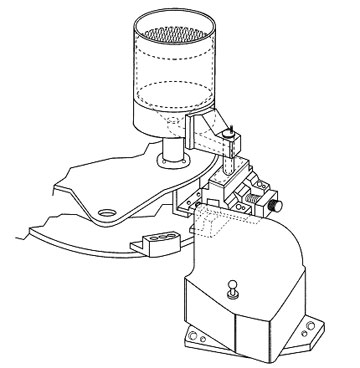

本機の顆粒充填装置は、精密カム駆動式を採用しています。容積式定量充填原理nの採用により、相互に摺動するシームとシュートで、ホッパーとシリンダーの開口をコントロールします。まず、顆粒がホッパーからシリンダーに投入され、その次シリンダーから下運送器上のカプセルに注入されます。シリンダーを通過する顆粒の大きさが微調整可能なので、カプセルの充填量が非常に精確です。

この顆粒充填部は、粉薬充填部の前にも後にも設置できます。

充填工程説明:
	図１：カプセル入料シャッターと出料シャッターを閉め、顆粒充填の事前準備として、容器室外に止められます。 図２〜４：入料シャッターが後ろに下げ、顆粒が容器室に落ちます。 図５：顆粒が一定の量まで持続充填します。 図６〜８：入料シャッターが再度閉めます。 図９：入料シャッターが完全に閉めます。 図１０〜１３：出料シャッターを開き、顆粒が下カプセルに落ちます。 図１５：顆粒が下カプセルに落ちます。 図１６〜１７：次回充填の準備として、出料シャッターが再度閉めます。

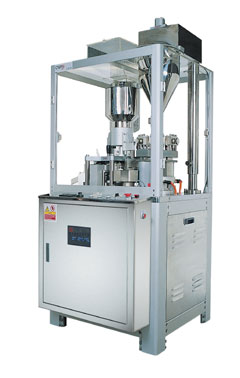

仕様: 産能/時間 33,000~40,000 カプセル/番号別 #00, #0, #1, #2, #3, #4, #5 電圧 220/380V、3 PHASE、50/60Hz (お客様の要望により) 電気消費量 220 V 12A 380 V 6.6A メインモーター 1 HP 2.3A 攪拌モーター 1/4 HP 0.7A 真空ポンプ 1HP 2.3A 正味重量 850 KGs 総重量 1,000 KGs サイズ 815x905x1,958 mm (L x W x H) 梱包サイズ 1,450x1,030x2,060 mm (L x W x H)
